1.produkta ievads

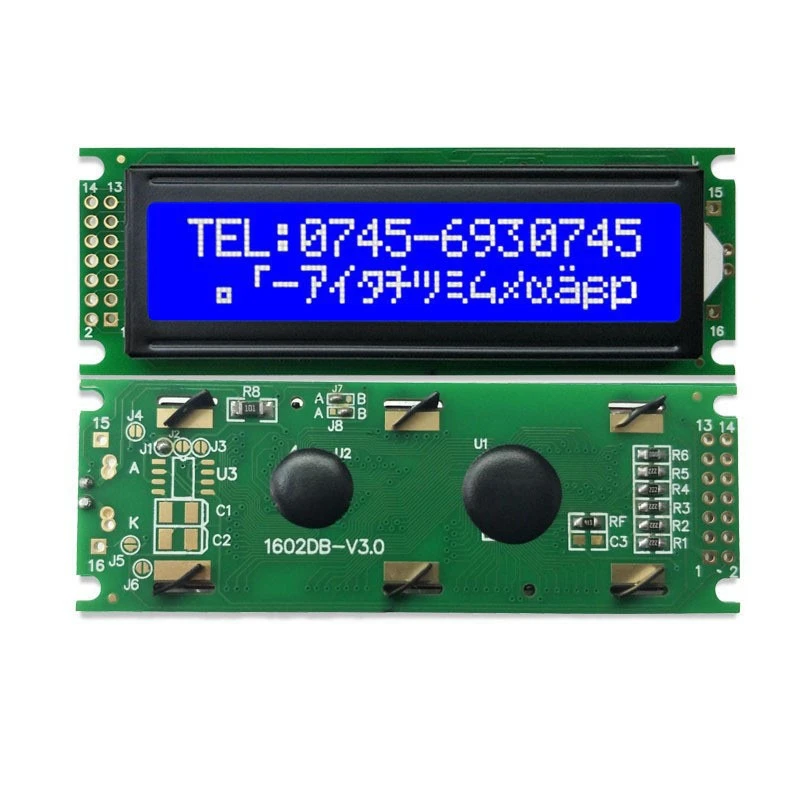

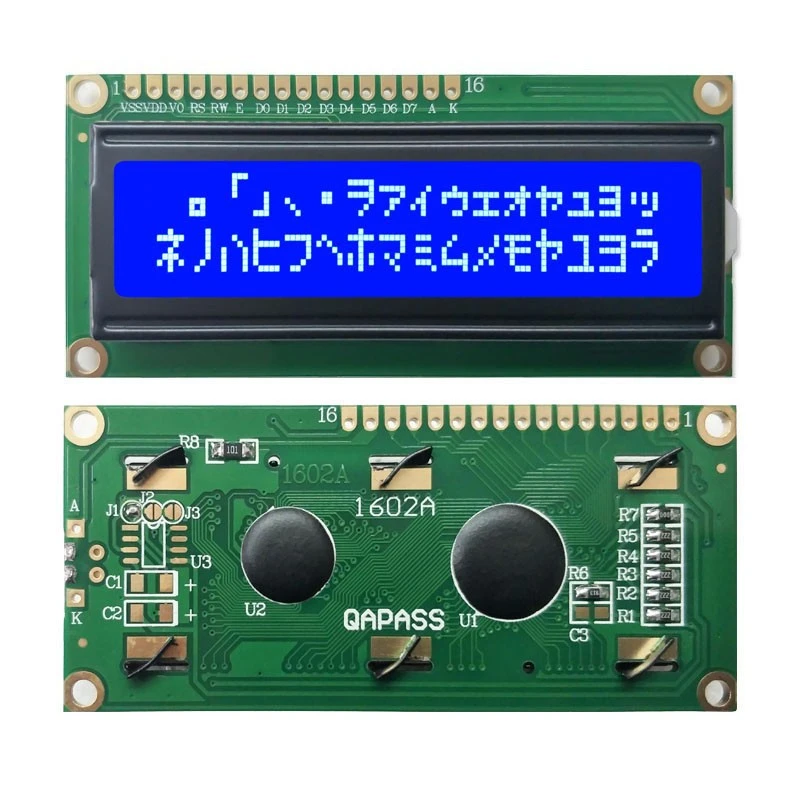

1602 LCD ir izplatīts rakstzīmju LCD modulis, ko plaši izmanto dažādās elektroniskās ierīcēs un iegultās sistēmās. Tās nosaukums "1602" nozīmē, ka displejs var attēlot 16 kolonnas un 2 rakstzīmju rindas. 1602 LCD modulis tiek plaši izmantots dažādās elektroniskās ierīcēs un iegultās sistēmās tā vienkāršām, praktiskajām, stabilajām un uzticamajām īpašībām.
2.Produkta iezīme
Zems enerģijas patēriņš:1602Cob displeja ekrāns izmanto šķidro kristālu displeja tehnoloģiju, zemu enerģijas patēriņu, piemērots ilgstošai elektronisko iekārtu darbībai.
Rakstzīmju displejs:piemērots fiksēta formāta teksta informācijas, piemēram, ciparu, burtu, simbolu utt., attēlošanai ar skaidru displeju.
Vienkārša vadība:vadība, izmantojot standarta paralēlo vai seriālo interfeisu, viegli savienojama ar dažādiem mikrokontrolleriem un iegultajām sistēmām.
Stabils un uzticams:vienkārša struktūra, stabila un uzticama, piemērota ilgstošai ekspluatācijas prasībām rūpnieciskā vidē.
Salīdzinoši zema cena, augsta izmaksu efektivitāte. Tomēr tas var parādīt tikai ierobežotu rakstzīmju un rindu skaitu, kas nav piemērots sarežģītam grafikas displejam.
1602LCM tiek plaši izmantots šādās jomās:
Sadzīves elektronikas produkti:piemēram, kalkulatori, elektroniskie pulksteņi un citas mazas elektroniskas ierīces.
Rūpnieciskā kontrole:izmanto dažādu rūpniecisko instrumentu un iekārtu statusa parādīšanai un darbības saskarnei.
Iegultā sistēma:kā informācijas displeja modulis iegultajā izstrādes platformā, ko izmanto, lai parādītu sistēmas statusu, atkļūdošanas informāciju utt.
4. Prasības
Lai nodrošinātu 1602 LCD ekrāna normālu darbību un optimālu displeja efektu, jums jāpievērš uzmanība šādām lietošanas prasībām:
Barošanas spriegums:Atkarībā no konkrētā modeļa tas parasti ir 3,3 V vai 5 V, un tas ir jānodrošina, lai tas atbilstu kontroliera līmenim.
Vadības interfeiss:Apstipriniet izmantoto vadības interfeisu, piemēram, paralēlo saskarni (parasti nepieciešamas vairākas vadības tapas) vai seriālo interfeisu (saglabā vadības tapas, bet lēnāks ātrums).
Vides apstākļi:Izvairieties no ilgstošas augstas temperatūras, augsta mitruma un putekļainās vides iedarbības, lai neietekmētu LCD displeja efektu un kalpošanas laiku.
5. produkta parametrs (specifikācija)
|
Moduļa izmērs: 58..5X32.5X13.3mm |
Displeja skata laukums: 38x16 mm |
|
LCD tips: STN/POSITIVE/TRANSFLEKTĪVS |
Skata leņķis: pulksten 6 |
|
Vadītāja IC: ST7920 VAI ekvivalents |
Fona apgaismojuma draivera tips: jauda/3.1V/HITE |
|
Līdzstrāvas uz līdzstrāvas ķēde: iebūvēta |
Svars: TBD |
|
PIN |
SIMBOLS |
|
|
1 |
Vss |
|
|
2 |
Vdd |
|
|
3 |
Vo |
|
|
4 |
RS |
|
|
5 |
R/W |
|
|
6 |
E |
|
|
7 |
DB0 |
|
|
8 |
DB1 |
|
|
9 |
DB2 |
|
|
10 |
DB3 |
|
|
11 |
DB4 |
|
|
12 |
DB5 |
|
|
13 |
DB6 |
|
|
14 |
DB7 |
|
|
15 |
A |
|
|
16 |
K |
